Distribuidor de água com carga inferior de potência de resfriamento 90W

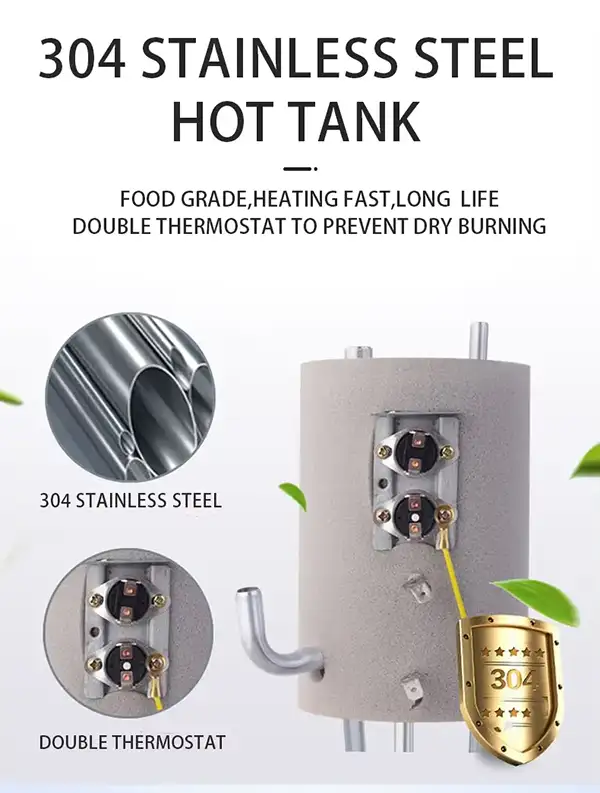

O circuito de água quente é construído em torno de umTanque de aço inoxidável 304 de qualidade alimentarcom um interior perfeito que resiste ao acúmulo de incrustações e não libera substâncias na água armazenada. Uma serpentina de aquecimento de 550 W leva a água a 85–95°C a uma taxa de 5 litros por hora. Dois dispositivos de segurança independentes protegem o elemento de aquecimento: um interruptor flutuante mecânico corta a energia se o nível da água cair abaixo do mínimo seguro, enquanto um termostato eletrônico desconecta o circuito se a temperatura do tanque exceder o limite superior predefinido. Esta abordagem de camada dupla evita danos por queima a seco e prolonga a vida útil dos componentes de aquecimento.

O sistema de água fria opera em um circuito compressor separado de 90W com termostato próprio. Os circuitos quente e frio são isolados, portanto a distribuição de um grande volume de água gelada não reduz a água quente disponível e vice-versa. Uma terceira torneira fornece água morna de um reservatório não aquecido próximo à temperatura ambiente.

Circuito de resfriamento do compressor 90W

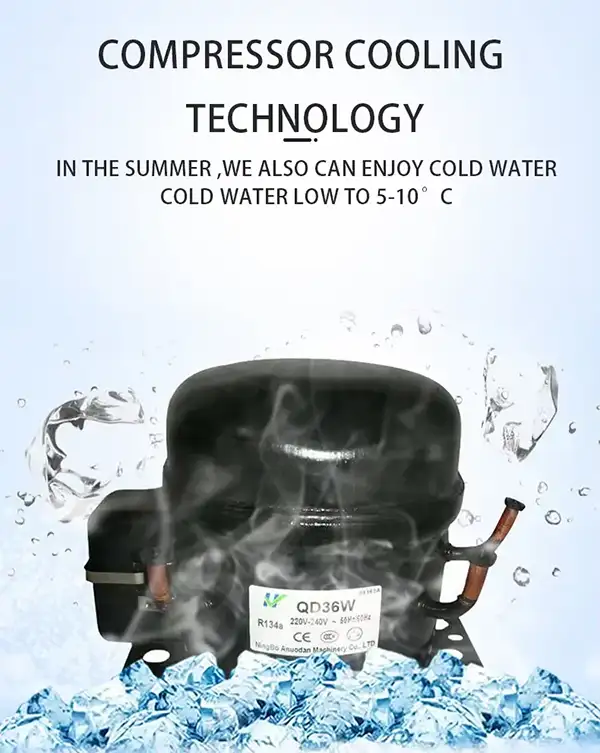

O sistema de refrigeração utiliza umCompressor hermético 90Wemparelhado com um condensador de aleta e tubo. A água fria é mantida entre 5 e 10°C e o compressor liga e desliga com base na leitura do termostato dentro do reservatório de água fria. Ao contrário dos módulos de resfriamento termoelétricos – que dependem da temperatura do ar ambiente e de um pequeno ventilador – esta abordagem baseada em compressor continua a fornecer água gelada em ambientes internos quentes sem degradação na velocidade de resfriamento. O compressor é uma unidade selada que não requer manutenção de refrigerante em condições normais de operação. Seu consumo de energia nominal de 90 W é comparável a um pequeno refrigerador-bar.

Compartimento e operação ocultos da garrafa

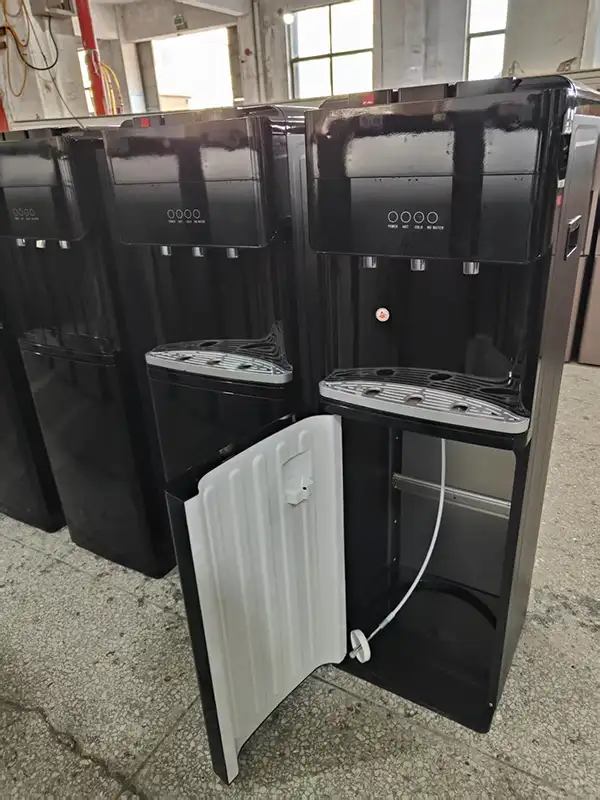

A garrafa de água está alojada em um gabinete inferior atrás de um painel frontal removível. Uma bomba de diafragma interna transfere a água da garrafa para os reservatórios superiores; a bomba é ativada apenas durante os ciclos de recarga, funcionando por alguns segundos de cada vez. Como a garrafa permanece no nível do chão, a substituição envolve deslizar a garrafa vazia para fora e uma garrafa cheia para dentro – não é necessário levantá-la. O gabinete aceita padrão3 galões e 5 galõesgarrafas redondas com tampa de coroa de 55 mm.

A distribuição é controlada por três torneiras tipo push. A torneira de água quente incorpora umtrava mecânica de segurança para criançasisso requer um pressionamento simultâneo da guia de bloqueio e do botão da torneira. Uma bandeja coletora removível abaixo das torneiras coleta as gotas residuais e desliza para frente para esvaziar. A unidade também inclui proteção contra superaquecimento e sobrecorrente nos circuitos elétricos, proporcionando salvaguardas adicionais para operação contínua e autônoma em ambientes domésticos ou de escritório.
